– Beschichtung mit viel Fingerspitzengefühl

Als mittelständisches Maschinenbauunternehmen zählt die Kuhne-Gruppe zu den international renommierten Herstellern von Anlagen für die Folien- und Plattenextrusion. Gleich in mehreren Anwendungsbereichen sind diese weltweit führend: Ob Kaffeekapseln oder künstliche Wurstpellen – ihren Ursprung haben die mit Abstand meisten von ihnen auf einer ­Kuhne-Maschine. Schlüsselkomponente aller Anlagen sind die als Blasköpfe bezeichneten Extrusionswerkzeuge. Bei der chemischen Vernickelung dieser hochkomplexen Bauteile vertraut Kuhne auf die Präzisionsarbeit der Pallas GmbH & Co. KG, einem ausgewiesenen Experten im Bereich anspruchsvoller Oberflächentechnik.

Führende Technologie sowie über Jahrzehnte gewachsenes Branchen- und Rohstoffwissen machen die Kuhne-Gruppe zum gefragten Experten maßgeschneiderter Extrusionsanlagen. Mit drei eigenständigen Tochtergesellschaften bietet das Unternehmen Planung, Konstruktion, Fertigung und Montage aus einer Hand. So entwickelt und fertigt die Kuhne Maschinenbau GmbH Turn-Key-Anlagen für die Flachfolien- und Plattenextrusion. Neben Tiefziehartikeln wie Joghurtbechern und Kaffeekapseln werden daraus Agrar- und Bau­folien hergestellt. Kernkompetenz der Kuhne Anlagenbau GmbH ist der Bau von Mehrschicht-Blasfolienanlagen für die Lebensmittel-, Medizin- und Pharmaindustrie. Auch Hersteller von Ballon- oder Batterie­folien vertrauen auf die Leistungsfähigkeit dieser hochkomplexen Anlagen.

Die für alle Anlagentypen erforderlichen Folienblasköpfe, Flachdüsen und Extruder fertigt die auf Zerspanen und Polierverfahren spezialisierte K-Tool GmbH. Diese ganzheitliche Aufstellung von Kuhne ist die Gewähr für Premium-Qualität, die zu 100 % made in Germany ist. Zugleich profitieren die internationalen Kunden von daraus entstehenden ­Synergien, die sich in kontinuierlichen Weiterentwicklungen der ausgefeilten Extrusionstechnologie widerspiegeln. Mit rund 250 Mitarbeitern erwirtschaftet die Kuhne-Gruppe am Standort Sankt Augustin einen Jahresumsatz von 75 Millionen Euro, davon 80 % durch welt­weiten Export.

Für jede Eigenschaft eine Folienschicht

Angesichts immer anspruchsvollerer Konsumentenerwartungen werden die Anforderungen der Verpackungsindustrie an Folienverpackungen kontinuierlich ­komplexer. Maximaler Glanz, brillante Transparenz und weiche Haptik zählen dazu ebenso wie eine Vielzahl mechanischer und funktionaler Eigenschaften. So sind exakt ­definierbare Durchstoß-, Reiß- und Zugfestigkeit ebenso wie Steifigkeit, Dicke, präzise einstell­bares Schrumpfverhalten, hochwertige Bedruckbarkeit und Siegelfestigkeit zentrale Erwartungen an erstklassige Folien. ­Oberste Prio­rität hat jedoch der maximale Schutz des Packguts bei Transport und Lagerung – verbunden mit der Forderung nach möglichst langer Haltbarkeit und multifunktionalen Barriereeigenschaften. Mit zuverlässiger Sperrwirkung gegenüber Sauerstoff, Feuchtigkeit oder UV-Einwirkung gewährleisten Hochbarrierefolien, dass die Produkte Farbe und Geschmack behalten und Flüssigkeiten weder nach innen noch nach außen dringen.

Außerdem sorgen sie dafür, dass wertvolles Aroma bewahrt, störender Geruch vermieden und die Haltbarkeit maximiert wird. Jede dieser Eigenschaften bedingt zum Teil weitere Schichten in der Folienblase. Abhängig von den Kunststoffkombinationen in den einzelnen Schichten werden zusätzliche Haftvermittlerschichten benötigt. Um die Wettbewerbsfähigkeit der Verpackungskunden trotz sinkender Losgrößen zu sichern, gilt es außerdem, durch intelligente Verfahrensoptimierungen Produktionskosten und Materialverbrauch immer weiter zu senken.

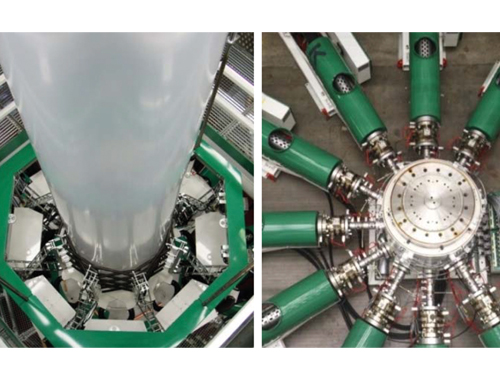

Luftgekühlte Blasfolien (Smart Bubble®) mit Kalibrierkopf (links) und Smart Bubble® mit 9-Schicht-Extruder (© Kuhne Group)



In einem Arbeitsprozess biaxial-verstreckte Mehrschichtfolien (Triple Bubble®) (© Kuhne Group)



Bis zu 17 Schichten gleichzeitig

Kuhne beantwortet diese steigenden Erwartungen an Produktqualität und Produktivität der Anlagen mit immer wieder neuen Techniken und Konstruktionen. So bietet die Kuhne Anlagenbau als einziger Hersteller Lösungen für alle drei Verfahren der Blasfolienproduktion. Ob luftgekühlte (Smart Bubble®), wassergekühlte (Cool Bubble®) oder ohne Laminier- und Beschichtungsprozesse in nur einem Arbeitsprozess biaxial-verstreckte Mehrschichtfolien (Triple Bubble®): Mit einem ausgereiften, modularen System aus Standardkomponenten fertigt das Unternehmen kunden- und anwendungsspezifisch optimal ausgelegte Anlagen, die in Folienqualität und Ausstoßleistung weltweit Maßstäbe setzen. Kernkompetenz ist der Bau von Mehrschichtanlagen für bis zu 17 Schichten, die nahezu alle thermoplastischen Kunststoffe verarbeiten können.

Neben dieser außergewöhnlich hohen Anzahl an Schichtkombinationen erlauben die Anlagen auch die Produktion extrem dünner Folien – bis zu 15 µm dünn – mit entsprechend geringem Rohstoffverbrauch. Zentrale Komponente jeder Blasfolienanlage ist der Blaskopf, der sich aus mehreren Wendeln zusammensetzt, die in einem senkrecht stehenden Zylinder den Schmelzkanal bilden. Bei Temperaturen von bis zu 300 °C wird flüssige Kunststoffschmelze in diese rotationssymmetrischen Bauteile – Hülsen oder Scheiben – eingespeist und mit bis zu 500 bar Druck aus ringförmigen Düsen geblasen. Dadurch entsteht ein bis zu 20 Meter hoher Schlauch, die sogenannte Blase, die ohne Druck durch einen Kalibrierkorb zur Flachlegung geleitet wird. Dort wird sie in kundenspezifische ­Nutzen geschnitten und gewickelt.

Für Mehrschichtfolien werden so viele Extruder, wie Schichten gewünscht sind, sternförmig auf einer Extruderbühne angeordnet. In einem kontinuierlichen Prozess werden alle Schichten gleichzeitig extrudiert und aufeinandergelegt. Für Analysezwecke bleibt dennoch jede einzelne Schicht über ­einen Mikrotomschnitt sichtbar. Bei der ­Triple ­Bubble®-Technologie entstehen in einem Arbeitsprozess drei Folienblasen, indem die erste in der zweiten biaxal verstreckt und die zweite in der dritten thermofixiert wird.

Auf den Mikrometer genau

Björn Greis steuert als Konstruktionsleiter Extrusion im Anlagenbau und Technischer Leiter von K-Tool unter anderem den gesamten Fertigungsprozess der Blasköpfe. Anhand der individuellen Kundenanforderungen zu Anlagentyp, Folienstruktur und -größe sowie den Vorgaben zu Output und Masseleistung prüft er, ob für die Umsetzung bestehende Module oder Sonderkonstruktionen erforderlich sind. Neukonstruktionen von Extru­sionswerkzeugen bespricht Greis anhand von Zeichnungen und CAD-Modellen zunächst mit dem K-Tool-Team, bevor entsprechende Ablaufpläne erstellt werden und die Um­setzung erfolgt. Permanente Kontrollen mit Genauigkeiten im Mikrometerbereich gewährleisten schon bei der Zerspanung, dass alle Aufmaße präzise eingehalten werden. Beim Polieren ist vor allem die Erfahrung der Fachkräfte gefragt. Um Fließwiderstände der Kunststoffschmelze zu vermeiden, werden die Oberflächen von Hand auf Spiegelglanz poliert und vor dem Beschichten nochmals mittels Koordinatenmessmaschine vermessen. Trotz der Messprotokolle lässt sich Björn Greis eine Sichtkontrolle nicht nehmen: Jedes Kopfbauteil, das hier rein- und rausgeht, habe ich in der Hand.

Konturtreue Beschichtung

Entsprechend kritisch war er auch bei der Auswahl eines neuen Beschichters für die chemische Vernickelung der Blasköpfe. Mehrere schlechte Erfahrungen mit ­fehlerhaften Oberflächen hatten ihn grundsätzlich miss­trauisch gegenüber dieser Technik für Extru­sionswerkzeuge gemacht. Angesichts der Komplexität der Geometrie und der extremen Beanspruchung der Einzelkomponenten durch Verschleiß und Korrosion ist jedoch eine Beschichtung mit chemisch abgeschiedenem Nickel anderen galvanischen Verfahren deutlich überlegen. Exzellente Korrosionsbeständigkeit und eine mit Hartchrom vergleichbare Härte kennzeichnen die in diesem chemischen beziehungsweise autokatalytischen Prozess erzeugten Schichten.

Wendel nach der chemischen Vernickelung (© Pallas GmbH & Co. KG)

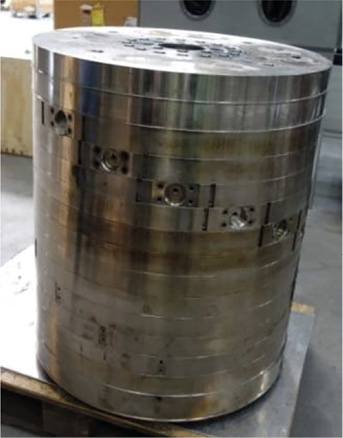

Blaskopfmodell (© Pallas GmbH & Co. KG)



In dem wässrigen Elektrolyten scheidet sich die Schicht ab, die überall dort, wo das Bauteil mit der Lösung in Berührung kommt, eine gleichmäßige Nickel-Phosphor-Legierung ergibt. Diese außenstromlos abgeschiedene Schicht wird konturtreu und mikrometer­genau auch auf sehr komplexen Geometrien mit vielen Passungen, Kanten und Gewinden erzeugt. Durch abschließendes Tempern erhält die Schicht eine Härte von bis zu 950 HV. Anders als bei Hartverchromungen entfällt bei einer chemischen Vernickelung jede mechanische Nachbearbeitung. Entscheidend für die Qualität dieser Beschichtung ist jedoch eine perfekte Beherrschung dieses sensiblen Verfahrens. In Pallas fand Björn Greis vor rund eineinhalb Jahren einen ausgewiesenen Experten, der zudem das von Kuhne geforderte hochwertige High-Phos-Verfahren anwendet. Das von Pallas ­empfohlene Verfahren erzeugt eine Nickelschicht mit über zehnprozentigem Phosphorgehalt. Dadurch sind die damit beschichteten Ober­flächen chemisch sehr beständig und bieten hohen Korrosionsschutz.

Behandlung wie ein rohes Ei

Diese Beschichtung wird besonders oft für Extrusionswerkzeuge der Triple Bubble®-Anlagen angewendet. Deren hochglanzpolierte Blasköpfe – je nach Anwendung in Hülsen- oder Scheibenbauform – vernickelt Pallas komplett. Bei einem Elf-Schicht-Kopf umfasst der Auftrag elf Wendel sowie je eine Boden- und Abschlussplatte mit unzähligen feinen Bohrungen, Kanten und Gewinden. Eine Bohrung hat nur einen Durchmesser von acht Millimetern und 65 Millimeter Länge, erläutert Björn Greis. Je nach Anwendung brauchen wir eine porenfreie Schicht von 10 µm bis 50 µm Dicke. Da ist absolute Präzision und Sauberkeit erforderlich! Die damit verbundenen Anforderungen sind schon wegen der Dimension der Bauteile beachtlich: Mit 800 Millimeter Außendurchmesser und 160 Kilogramm Gewicht pro Wendel – die Bodenplatte bringt sogar 300 Kilogramm auf die Waage – verlangen die hochglanzpolierten Komponenten eine entsprechend leistungsfähig ausgelegte Infrastruktur und gleichzeitig eine Behandlung wie ein rohes Ei.

Den Beginn markiert ein mehrstufiger Reinigungsprozess, der entscheidenden ­Einfluss auf die spätere Haftfestigkeit und Optik der Beschichtung hat. Sämtliche Fett- und Oxidschichten sowie andere Verunreinigungen wie Abrieb müssen rückstandslos entfernt werden. Nacheinander durchlaufen die Bauteile dafür eine alkalische und elektrolytische Entfettung sowie eine Beizbehandlung in einer sauren Lösung. Zwischen jedem Behandlungsschritt erfolgen zudem aufwendige Spülgänge. Danach werden alle Gewinde und Bohrungen, die nicht vernickelt werden sollen, sorgfältig per Hand abgedeckt. Das sind mindestens 150 Abdeckarbeiten auf einer Platte, so Pallas-Geschäftsführer Alexander Kalawrytinos. Entsprechend zeitaufwendig ist diese filigrane Tätigkeit und erfordert neben über Jahre gewachsener Routine auch zahlreiche Hilfsmittel wie unterschiedliche Spezialverfahren und eigens angefertigte Vorrichtungen. Anschließend passieren die Bauteile erneut den dreistufigen Entfettungsprozess.

In der Anlage zur chemischen Nickelabscheidung umspült eine – dank permanenter Umwälzung und Kontrolle – konstante Konzentration an Nickelionen die Blaskopfkomponenten. Pro Stunde werden circa 10 µm der Legierung aufgebracht, sodass Pallas die Dicke der Beschichtung über die Aufenthaltsdauer der Bauteile im Elek­trolyten exakt steuern kann. Für die geforderte Gleichmäßigkeit des Schichtaufbaus wird der Nickelelektrolyt permanent ­filtriert und sein Nickel- und Hypophosphitgehalt analysiert. Die für die Herstellung der Nickelschicht verbrauchten Nickelionen werden wie auch das dafür benötigte Hypophosphit nachdosiert, sodass die Konzentrationen dieser Stoffe im Elektrolyten konstantgehalten werden. Für jeden Blaskopf setzt Pallas den Elektrolyten zudem neu an, damit eine wirklich porenfreie Oberfläche entsteht und sich keinerlei Fremdkörper auf der Oberfläche ablagern können. Auch die Entfettungsverfahren werden jedes Mal neu angesetzt – normalerweise erfolgen die Wechsel der teuren Lösungen und Elektrolyte erst nach sechs bis acht Wochen Standzeit. Nach der Beschichtung wird das Bauteil per Druckluft getrocknet und die Maskierung wieder vorsichtig entfernt. Die hartchromähnliche Härte von 950 HV erhalten die Komponenten durch eine abschließende Wärmebehandlung, dem sogenannten Härtetempern. Anschließend werden die Teile verpackt und wieder zu Kuhne transportiert. Dort werden sie nur noch leicht nachpoliert und montiert.

Björn Greis (© Pallas GmbH & Co. KG)



Rarer Experte und zuverlässiger Partner

Für Alexander Kalawrytinos und Dr. Klaus Möller, der den Auftragsdurchlauf bei Pallas steuert und begleitet, ist dieser Auftrag aktuell einer der ­herausforderndsten im Unternehmensbereich für die ­chemische Vernickelung: Denn neben der erforderlichen Präzision und Highend-Qualität der Beschichtung sind für das Handling der spiegelpolierten Teile umfangreiche Vorsichtsmaßnahmen notwendig. Selbst geringste Beschädigungen an den empfindlichen Oberflächen gilt es zu vermeiden.

Die Bearbeitungsdauer von rund 14 Tagen für die Beschichtung eines Blaskopfes ist für Björn Greis eine lange Zeit, denn die Nachfrage nach Blasköpfen von Kuhne ist groß: Im Moment bauen wir jeden Tag einen Wendel. Angesichts seiner hohen Anforderungen ist er voll des Lobes für den Oberflächen­spezialisten: Pallas arbeitet super sauber und präzise. Es gibt nur sehr wenige Beschichter, die das so zuverlässig können. Besonders schätzt er auch den offenen Umgang miteinander, der bei derart komplexen Aufgaben für ihn unverzichtbar ist: Ich brauche keinen Lieferanten, sondern auch bei unvorhergesehenen Schwierigkeiten oder Engpässen einen lösungsorientierten Partner. Pallas ist genau das: ein echter, sehr zuverlässiger Partner.
