Durchbruch für Photonik-Chips: Licht emittierende Silizium-Germanium-Legierungen

Seit 50 Jahren suchen Forschende in aller Welt nach einer Möglichkeit, Laser aus Silizium oder Germanium zu bauen. Einem Team der Technischen Universität Eindhoven (TU/e) und der Technischen Universität München (TUM) ist es nun gelungen, eine Legierung aus Germanium und Silizium zu entwickeln, die Licht emittieren kann. Einen Siliziumlaser zu entwickeln, der in aktuelle Chips integriert werden kann, rückt damit erstmalig in greifbare Nähe.

Elektronische Chips heizen sich auf, wenn Daten übertragen werden. Der Laptop auf den Knien wird warm; Rechenzentren benötigen Kühlaggregate mit Megawatt-Leistung. Abhilfe schaffen könnte die Photonik, denn Lichtpulse erzeugen keine Abwärme.

Seit 50 Jahren bemüht sich die Forschung daher, Laser aus Silizium oder Germanium zu bauen. Bisher vergeblich. Silizium, das Arbeitspferd der Chip-Industrie, kristallisiert normalerweise in einem kubischen Kristallgitter. In dieser Form ist es für die Umwandlung von Elektronen in Licht nicht geeignet.

Zusammen mit Kolleginnen und Kollegen der Technischen Universität München sowie der Universitäten in Jena und Linz ist es Forschenden der Technischen Universität Eindhoven nun gelungen, Legierungen aus Germanium und Silizium zu entwickeln, die Licht emittieren können.

Entscheidend dafür war es, Germanium und Legierungen aus Germanium und Silizium mit hexagonalem Kristallgitter zu erzeugen. Dieses Material hat eine direkte Bandlücke und kann daher selbst Licht erzeugen, so Prof. Jonathan Finley, Professor für Halbleiter-Nanostrukturen und -Quantensysteme an der TU München.

Der Trick mit dem Template

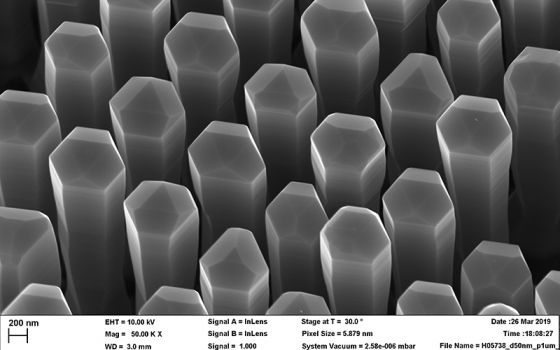

Schon 2015 gelang es Prof. Erik Bakkers und seinem Team an der TU Eindhoven, hexagonales Silizium zu erzeugen. Dafür züchteten sie zunächst Nanodrähte aus einem anderen Material mit einer hexagonalen Kristallstruktur und überzogen diese mit einer Schicht aus Germanium und Silizium. Das darunter liegende Material zwang dabei auch der Germanium-Silizium-Legierung eine hexagonale Struktur auf.

Doch die Strukturen ließen sich zunächst nicht zum Leuchten anregen. Im Austausch mit den Kollegen am Walter Schottky Institut der Technischen Universität München, die während der Optimierung Generation für Generation die optischen Eigenschaften analysierten, gelang es schließlich das Herstellungsverfahren so zu verbessern, dass die Nanodrähte schließlich tatsächlich Licht ausstrahlen konnten.

Inzwischen wurden optische Eigenschaften erzielt, die fast mit Indiumphosphid oder Galliumarsenid vergleichbar sind. Einen Laser aus Germanium-Silizium-Legierungen zu bauen, der noch dazu in die gängigen Herstellungsprozesse integriert werden kann, erscheint damit nur noch eine Frage der Zeit.

Wenn das Team die elektronische Kommunikation auf einem Chip und von Chip zu Chip optisch erledigen könnte, so kann das die Geschwindigkeit um einen Faktor von bis zu 1000 erhöhen. Darüber hinaus könnten durch die direkte Kopplung von Optik und Elektronik Chips für laserbasiertes Radar für selbstfahrende Autos, für chemische Sensoren zur medizinischen Diagnose oder zur Messung der Luft- und Lebensmittelqualität dramatisch günstiger werden.

Originalpublikation: Direct Bandgap Emission from Hexagonal Ge and SiGe Alloys

E. M. T. Fadaly, A. Dijkstra, J. R. Suckert, D. Ziss, M. A. J. v. Tilburg, C. Mao, Y. Ren, V. T. v. Lange, S. Kölling, M. A. Verheijen, D. Busse, C. Rödl, J. Furthmüller, F. Bechstedt, J. Stangl, J. J. Finley, S. Botti, J. E. M. Haverkort, E. P. A. M. Bakkers.

Nature, 8. April 2020 – DOI: 10.1038/s41586-020-2150-y
